家用储能电源PCBA方案定制，小功率户储PCBA打样周期与成本影响因素

家庭储能设备这两年逐渐从“应急备电”走向“日常省电”，小功率户储系统因为安装灵活、投入门槛相对可控，成了不少厂商切入这条赛道的关键切口。而一套储能电源好不好用，电控部分的PCBA方案起着决定性作用——它负责协调光伏输入、电池充放电和家庭用电之间的能量调度。下面围绕小功率户储PCBA定制里两个被问得比较多的问题聊聊：打样要多久，花钱花在哪些地方。

一、打样周期：快慢取决于“资料齐不齐”和“板子难不难”

小功率户储PCBA的打样周期，行业里并没有一个放之四海皆准的数字。常优电子在其技术资料中给出的参考是，4层板、约500个焊点的小批量BMS或逆变板，打样加小批试产的周期可以从一两周起步，但这是在资料完整、物料到位的前提下。另有厂商给出的便携式储能相关PCBA打样周期在15个工作日左右，量产则需要20到25个工作日。

真正拖慢进度的往往不是贴片本身。储能PCBA和普通消费电子板卡有一个区别：它上面常有高压采样电路和功率回路，BMS主控板需要处理电芯电压采集、均衡管理，逆变控制板涉及IGBT或SiC器件的驱动。这些板卡在设计阶段如果隔离间距、爬电距离没有预留够，或者采样信号线的屏蔽处理不到位，初次打样回来测试就容易出问题，改板一轮就是一周起步。所以有经验的厂商会在打样前先做一轮DFM可制造性评审，把Gerber文件和BOM里的隐患提前挑出来，看起来多花两三天，实际省下的是反复改板的时间。

物料环节也常常成为隐形的时间消耗点。储能BMS上用的高精度AFE芯片、隔离驱动芯片，有些属于长交期料，如果项目启动时才下单采购，等料的时间可能比制板贴片还长。有厂商的做法是对这类器件建立安全库存或提前预警机制，避免卡在“万事俱备只差一颗芯片”的状态。

二、成本构成：远不止“板子加元件”那么简单

小功率户储PCBA打样的费用，拆开来看通常是几块叠加：裸板制板费、物料采购费、SMT贴片加工费、工程调试与治具费，以及测试和三防处理费。

裸板这一块，层数、板材等级和铜厚是三个分水岭。普通的双面板和四层板价格差距不大，但储能板常常需要用到高Tg板材来应对长期高温运行环境，Tg170的FR-4比常规Tg135的板材价格上浮约两到五成。功率回路的铜厚如果从1盎司加到2盎司甚至更厚，制板费用也会跟着往上走。

物料成本在PCBA总价里占比往往是比较高的。同样是BMS主控板，用普通精度的电压采集方案和用支持±2mV级精度的AFE前端芯片，BOM成本可以差出一截。储能板上的隔离器件、功率MOSFET或IGBT模块，选进口品牌还是国产替代，价格阶梯也很分明。

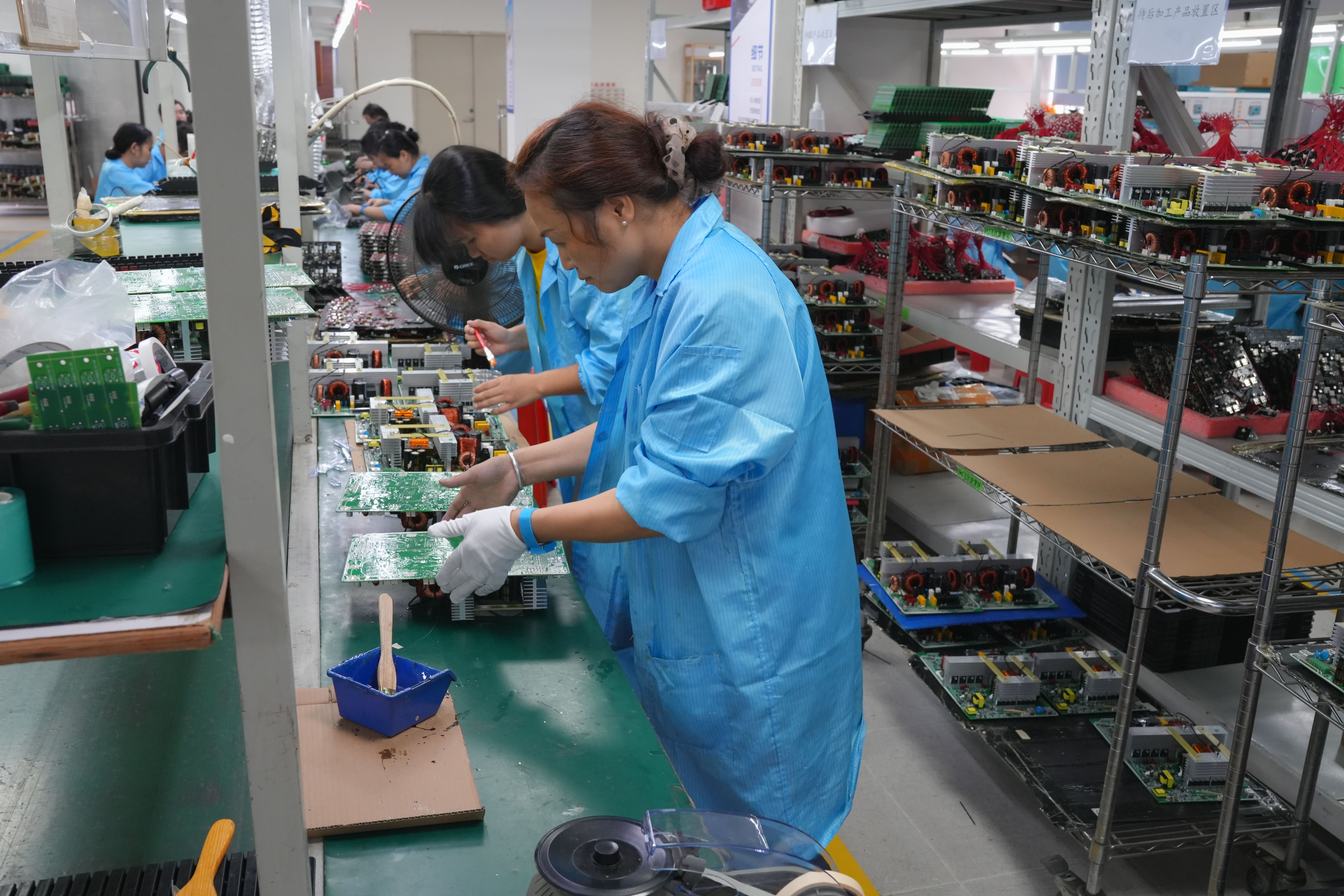

贴片加工费按焊点数量计，打样阶段因为数量少，单点价格通常比批量高出不少。行业公开的参考区间显示，小批量打样的SMT贴片费大约在每点0.03到0.06元，BGA或QFN这类封装还要再上浮一些。此外，钢网制作、首件确认、功能测试治具这些一次性投入，在打样阶段分摊到少量板子上，会明显推高单板成本。如果后续进入量产，这部分费用被摊薄，单板加工费会回落到每点一两分钱的水平。

还有一个容易被低估的环节是测试。储能PCBA打样回来，通常不能只做目检和通断测试，还需要上电做功能验证：BMS板的充放电保护逻辑是否正常、采样精度是否达标，逆变控制板的驱动信号时序对不对。这些测试需要搭建工装治具，如果测试项目多、流程复杂，测试费用可能接近甚至超过贴片费用本身。

总体来看，小功率户储PCBA打样的周期和成本，关键变量在于设计成熟度和物料准备度。把电气隔离、散热布局、信号完整性这些功夫做在设计前面，比打样回来发现问题再补救要划算得多。
