昌鸿鑫电子发布新款无刷电机驱动板PCBA方案参考设计，加速客户产品开发

随着无刷电机在各类设备中的渗透率提升，驱动板早已不只是简单的“通电就转”逻辑，它直接关乎设备的噪音水平、续航时长以及启动时的平顺感。深圳昌鸿鑫电子近期对外展示了其无刷电机驱动板PCBA方案参考设计，

这套方案的价值在于并非提供单一固化的板子，而是给出了针对不同产品形态的灵活硬件搭配思路与算法适配策略。

1、场景倒推硬件选型，规避“水土不服”

在实际的参考设计中，方案的起点往往是电机的具体应用环境。昌鸿鑫的工程师在规划驱动板时，会先区分设备属于哪种工作制式。

对于成本敏感且运行环境相对稳定的产品（如家用风扇、小型水泵），参考设计倾向于采用无感工作方案。这种方式通过检测反电动势来判断转子位置，省去了霍尔传感器物料，有助于控制整机BOM成本。

而对于需要频繁启停、正反转或低速大扭矩输出的设备（如电动螺丝刀、机器人关节），则建议选用带霍尔传感器的有感方案。参考设计在此类板卡上着重优化了启动算法，确保电机在零速状态下也能平稳出力，避免抖动。

2、算法层面的取舍：静音与效率的平衡

在驱动算法的选型上，这套参考设计提供了两条路径，供厂商根据产品定位取舍。

一种是常规的六步换相（方波）控制，实现简单、硬件成本可控，适用于对运转噪声不敏感的手持工具或农用设备。

另一种则是FOC矢量控制（正弦波） 。针对吸尘器、无叶风扇、空气净化器等对静音有要求的家电，FOC方案是更好的选择。参考设计在PCBA布局阶段就强调对PWM脉宽调制波形的优化，通过正弦波控制让磁场转换更平滑，

消除了低速运转时常见的“嗡嗡”电磁噪声，使设备在待机或轻负载状态下能保持安静运转。

3、紧凑布局下的散热与抗干扰考量

智能家居与手持设备内部空间有限，对驱动板的功率密度提出了挑战。昌鸿鑫的参考设计在紧凑型PCBA上采用高集成度驱动架构，通过优化MOSFET（金属氧化物半导体场效应管）布局降低回路阻抗，从而在源头减少发热量。

此外，针对复杂电磁环境，参考设计强调了EMC（电磁兼容性）的预处理。由于电机驱动时PWM载频及MOS管高速开关会产生干扰，昌鸿鑫在参考设计中加入了共模电感、X电容等EMI滤波器配置建议，并通过优化功率回路面积来抑制辐射干扰，

降低电机运转时对设备Wi-Fi信号或传感器精度的干扰风险。

4、一站式交付与量产衔接

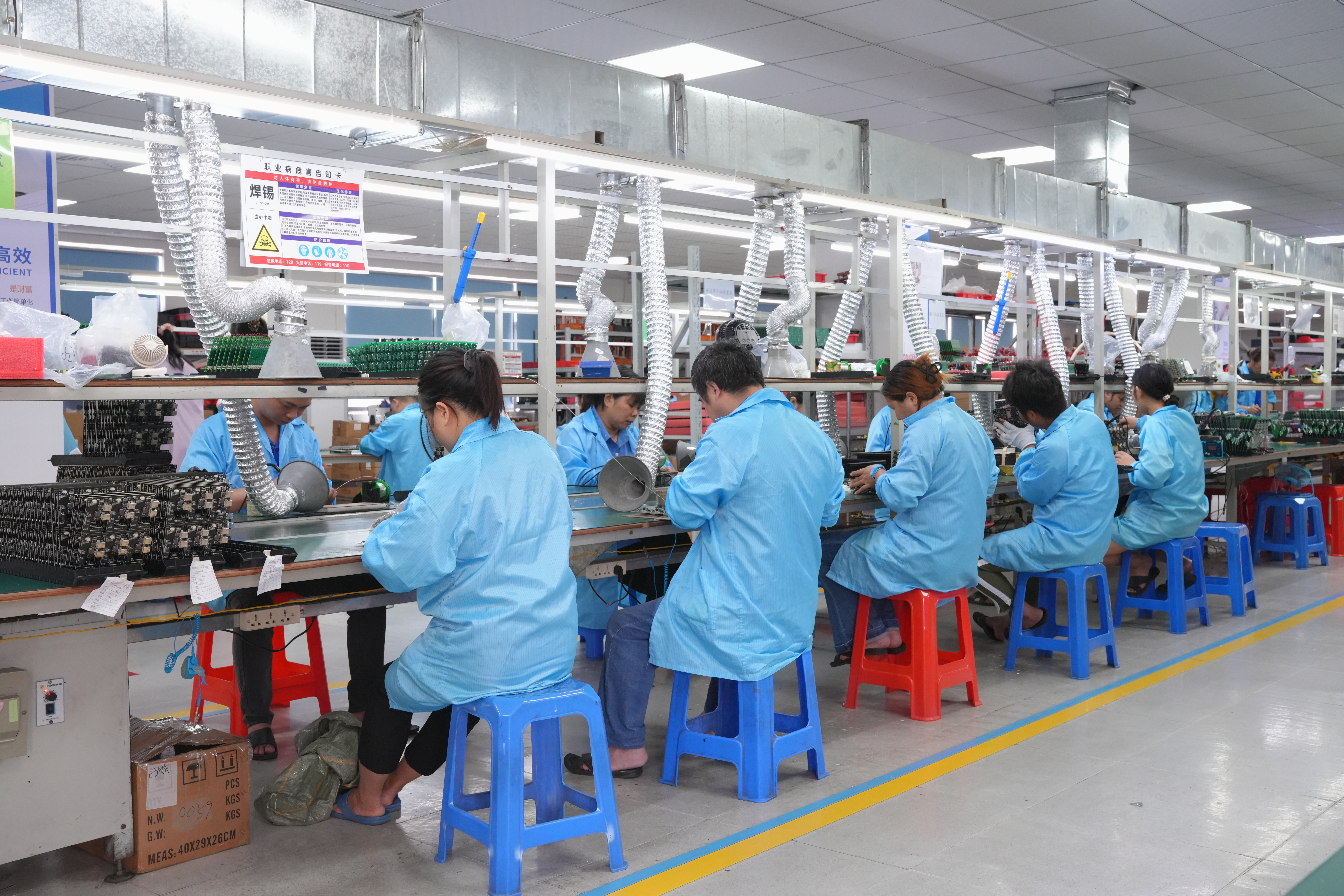

值得一提的是，该参考设计并非停留在实验室阶段，昌鸿鑫电子整合了方案定制与SMT贴片加工环节。对于设备厂商而言，这种模式减少了因方案与贴片工艺不匹配而导致的交期延误风险，确保从样板调试到批量生产的品质一致性。

目前该系列方案可适配12V至48V直流输入，持续电流覆盖5A至20A等不同功率段，适用于从个人护理、智能家电到车载充气泵、园林工具等多种品类的产品开发。
